至規(guī)范制定者：以下數(shù)據(jù)僅供參考，不得直接用于規(guī)格制定。

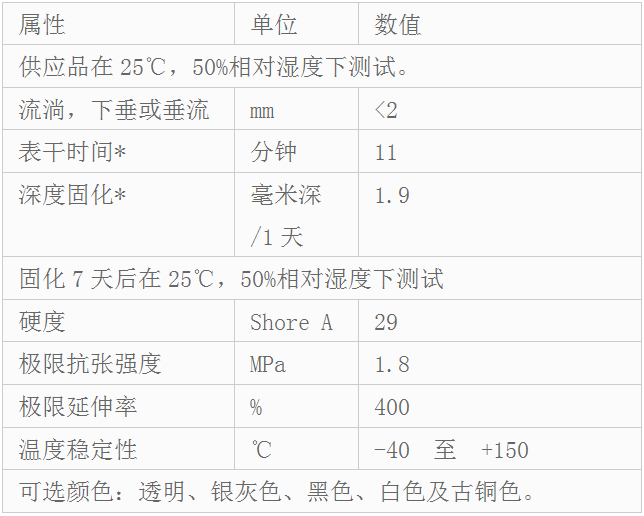

道康寧glass硅酮玻璃膠特性

酸性硅酮玻璃密封膠

高性能酸性固化的硅酮密封膠設(shè)計(jì)用于廣泛的玻璃裝配用途

適用于玻璃、門窗、天窗、框架、室內(nèi)外門隔、店面廚窗等民用或工業(yè)用裝配 可與大多數(shù)常用建筑材料形成耐久且富彈性的防水密封層。

道康寧glass硅酮玻璃膠說明

1.道康寧高性能酸性硅酮密封膠是一種中性固化用于門窗安裝和密封的，高性價(jià)比的中性硅酮密封膠。

2.產(chǎn)品不適用于：結(jié)構(gòu)玻璃裝配應(yīng)用、水平接縫等易出現(xiàn)磨損或可能遇到物理性破壞的地方

3. 密封膠的固化率和工作時(shí)間會(huì)隨溫度和濕度的變化而變化。高的溫度和濕度下，密封膠的固化會(huì)快一點(diǎn)，較低的溫度和濕度下，密封膠會(huì)固化得慢一些。

4. 由于各地市場(chǎng)要求的不同，有些顏色可能沒有庫存，我們需要聯(lián)絡(luò)道康寧公司，以了解可提供的顏色及從訂貨至交貨所需的時(shí)間。

5.儲(chǔ)存方式：貯存于干燥環(huán)境及27℃一下，以延長(zhǎng)產(chǎn)品的有限試用期限，保存期為自生產(chǎn)日期起10個(gè)月；

6.注意事項(xiàng)：避免過量吸入固化過程中的揮發(fā)性氣體，施工時(shí)應(yīng)保持通風(fēng)；

7.切勿讓小孩接觸，若眼睛直接接觸到未固化的膠黏劑應(yīng)及時(shí)用大量的清水清洗并向醫(yī)生求助。

應(yīng)用方法

第一步：正確的接口設(shè)計(jì) 確保接口設(shè)計(jì)能使密封膠充分發(fā)揮應(yīng) 有的效用及負(fù)荷接口變位移動(dòng)能力。

接口設(shè)計(jì)基本要求為：

1. 最小接口寬度及深度為 6 毫米 （一般情況下，深度不可超過 12 毫米）；

2. 理想的接口密封膠寬度與深度比 為 2:1；

3. 避免三面粘結(jié)，為使密封膠能 配

4. 合接口變位，盡量達(dá)到延伸作 用。

第二步：表面清潔 材料粘結(jié)表面必須干凈，干燥及堅(jiān) 固，徹底清除所有殘留的污漬、碎 片及陳舊的密封膠。由于很多材料 都有保護(hù)膜，所以需用甲苯，二甲 苯,甲乙酮，天那水等溶劑清理。

操作指南：

a) 對(duì)非多孔性材料表面如玻璃及 鋁合金材料： 用不脫絨的白布以溶劑擦拭接 口表面清潔油脂及臟污。 立即用另一塊干凈布再擦拭一 遍，以徹底清除接口內(nèi)的剩余 溶劑及雜質(zhì)。

b) 底漆： 某些材料可能需使用 道康寧底漆增強(qiáng)對(duì)材料間的粘 結(jié)性。 第三步：安裝襯墊材料

開孔性的聚氨酯或閉孔的聚烯烴發(fā) 泡材料或同類產(chǎn)品推薦作為襯墊材 料，它起著控制接口深度及避免三 面粘結(jié)的作用，較淺的接口，則可 用聚乙烯膠帶代替。

第四步：遮蓋接口邊部位

接口邊部分需以膠帶加以遮蓋，以 確保密封的工作線條完美整齊。

第五步：施工打密封膠

以 45 度的角度將膠嘴切開，使膠 嘴與接口尺寸吻合，并將之裝于已 切開的密封膠管口上，套入手動(dòng)或 氣動(dòng)打膠槍上。此時(shí)可進(jìn)行施打密 封膠工作，膠嘴應(yīng)盡量觸及接口底 部，以確保密封膠可填滿接口。不 可依賴密封膠本身的重量流入而滲 透填滿接口。

第六步: 修整壓平密封膠及除去遮 蓋膠帶

修整密封膠表面確保平滑美觀及填 滿接口內(nèi)壁。在密封膠表面尚未結(jié) 皮時(shí)，以適當(dāng)?shù)牧α繉⒚芊饽z壓平 與襯墊材料及接口表面上。建議采 用凸形的工具將膠面修整成凹形。 不可用肥皂加水做為修飾時(shí)的輔助 材料。

將遮蓋膠帶與密封膠未結(jié)皮前撕 掉。

密封膠結(jié)皮后 48 小時(shí)內(nèi)不宜接觸 接口。

若在不注意的情況下未固化的密封 膠接觸到接口附件表面上時(shí)，需在 密封膠未固化前，使用甲苯、二甲 苯或甲乙酮等溶劑清除，當(dāng)使用易 燃性溶劑時(shí)，應(yīng)遵守專門注意事 項(xiàng)。如密封膠接觸到基材表面，可 待其完全固化后切除，注意勿傷及 密封膠。

操作注意事項(xiàng)

使用前測(cè)試，使用者有責(zé)任在使用 前進(jìn)行應(yīng)用性能測(cè)試，使密封膠達(dá) 到滿意的施工效果。尤其是一些塑 料難粘表面和有涂層基材，需做粘 結(jié)性的測(cè)試。

施工溫度注意，當(dāng)材料表面溫度超 過+50°C，容易出現(xiàn)固化過快或起 泡的現(xiàn)象。在低于 5°C 時(shí)，容易出 現(xiàn)固化過慢的狀況，并且在低溫情 況下，施工材料表面通常會(huì)形成一 層可能觀察不到的霧水影響粘結(jié)效 果。施工前應(yīng)用干布擦干或用電風(fēng) 機(jī)吹干。 保持使用環(huán)境通風(fēng)良好，避免過量 吸入固化過程中產(chǎn)生的揮發(fā)性氣 體。

使用限制

道康寧玻璃與金屬硅酮密封膠為一 般性用途密封膠。

此密封膠不適合用于下列用 途：

建筑幕墻玻璃裝配

長(zhǎng)期浸水的地方； 所有會(huì)滲出油脂，增塑劑的材 料，如浸油木材， 這些材料的 副產(chǎn)物可能導(dǎo)致密封膠不固 化，影響粘結(jié)及變色；

密不通風(fēng)的場(chǎng)所。
